3D Drucker mankati
Nach dem Schichtaufbauverfahren (FDM) arbeitender 3D Drucker mit geschlossenem Bauraum und einer Bauraumgröße von 260mm x 260mm x 300mm (LxBxH)

Seminar 3D Druck

von der Idee zum fertigen Bauteil

Der 3D Druck ist ein additives Fertigungsverfahren, mit dem Sie komplexe Teile herstellen können. Das nötige Material dafür ist Filament. Das ist Kunststoffdraht. Es sind zahlreiche Kunststoffe als Filament verfügbar.

Ich nutze diese Technologie seit 2012 für mein Fotostudio. So kann ich Ideen zur Verbesserung meiner Arbeit unmittelbar umsetzen und nutzen. Das sichert Ihnen einen hocheffektiven Arbeitsablauf. Diese 3D Drucker sind mein Werkzeugbau. Ich erstelle damit Fotozubehör und Hilfsmittel, um optimale Bilder machen zu können.

Das Seminar richtet sich an technisch begabte Mitarbeiter in Ihrem Haus.

Der 3D Drucker in Ihrem Unternehmen eröffnet die Möglichkeit, technische Probleme besser als bisher zu lösen. Es lassen sich Ersatzteile exakt an die Anforderungen Ihres Unternehmens anpassen, indem Sie einen geeigneteren Kunststoff wählen und so eine längere Standzeit des Bauteiles erzielen. Ebenso können Sie Hilfsmittel wie z. B. Montagelehren mit 3D Druck unmittelbar umsetzen und nutzen. Und natürlich können Sie Prototypen damit drucken. Wenns besonders präzise sein soll, ist ein SLA Gerät wie geschaffen dafür.

Ziel des Seminares ist es, Sie innerhalb von 3 Tagen zu befähigen, die Teile optimiert für den 3D Druck zu konstruieren, für den Druck aufzubereiten, zu Drucken und nachzubearbeiten.

Im April 2018 nutzte der technische Leiter eines mittelständischen Unternehmens der Lebensmittelbranche meine Seminar. Ein erstes Test-Ziel war es, einen Drehtunnel zu drucken, der leere Dosen vor dem Befüllen um 180° mit der Öffnung nach oben dreht. Diesen Drehtunnel lieferte bisher ein schweizer Unternehmen für ca. 13.000€.

Nach Anfangsschwierigkeiten ist der erste selbst gedruckte Drehtunnel in die Verpackungslinie integriert. Seidem sind weitere Drehtunnel für andere Dosenabmessungen entstanden und in Betrieb. Somit hat sich die Investition von Zeit und Geld in diese Technologie für den Kunden schnell amortisiert.

Nutzen auch Sie diese Vorteile für Ihr Unternehmen!

Inhalt

Gesamtüberblick von der Idee zum Produkt
• Was kann man 3D-Drucken?
• Welche Materialien sind verfügbar?
• Welche Vorteile bringt das für Ihr Unternehmen?
• Wie passiert die Umsetzung?
• Beispiele für gedruckte Teile in der Anwendung

Einführung in die CAD-Konstruktion
• Gliederung der CAD-Software
• Was gibt es für Software?
• Was passt für mein Unternehmen?
• weitere Tools
• Übung am CAD-Programm
• Beispielteil konstruieren

Umsetzung der Konstruktion mit der passenden Technologie
• Lasercut
• 3D Fräse
• Plasmaschneiden
• 3D Druck
• Spritzguss

3D-Druck
• Welche Verfahren gibt es?
• Wofür passt was?
• Preise der Geräte

Das FDM-Vefahren
• Aufbau der Geräte
• Systemunterschiede
• Vor - und Nachteile dieses Verfahrens
• wichtigsten Hersteller

Das SLA-Vefahren
• Aufbau der Geräte
• Systemunterschiede
• Vor - und Nachteile dieses Verfahrens
• wichtigsten Hersteller

selbst entwickeltes Bauteil Drucken
• Bauteil nach eigener Idee konstruieren
• Teil für den Druck vorbereiten
• Drucken
• Festigkeitsprüfung, Prüfung auf Exaktheit
• Optionen der Korrektur und der möglichen Präzision
• Schriften erstellen/Zweifarbdruck/Multimaterialdruck
• fertige Teile montieren
• Finishing
• Färben der Teile



3D Drucker mankati
Extruder mit 2 Düsen. Eine Düse ist für das eigentliche Baumaterial, die andere Düse ist für das Stützmaterial.



Fialmente
Spezialfilamente: Biokunststoff PLA, PET-G, Tribofilament, reflektierendes Filament



verschiedene Filamente
Das Druckmaterial für den 3D Drucker: Filament: ABS, Nylon, Polycarbonat



3D gedrucktes Bauteil
Innenansicht eines Bauteiles für die Inneneinrichtung eines Fotokoffers. Diese Technik ermöglicht extrem leichte und dennoch extrem feste Bauteile.



Innenansicht Fotokoffer
Innenansicht eines Fotokoffers. Es lassen sich hervorragend massgeschneiderte Inneneinrichtungen für Werkzeugkoffer herstellen.



LensLid aus dem FSP-Shop
Selbst entwickelte und hergestellte LensLid: Dieses Bauteil ist Objektivdeckel, Sonnenblende und Filterhalter in Einem. Produziert im 3D - Drucker.
Erhältlich im FSP-Shop.



LensLid auf Kamera
LensLid in Anwendung, montiert auf einem Kameraobjektiv

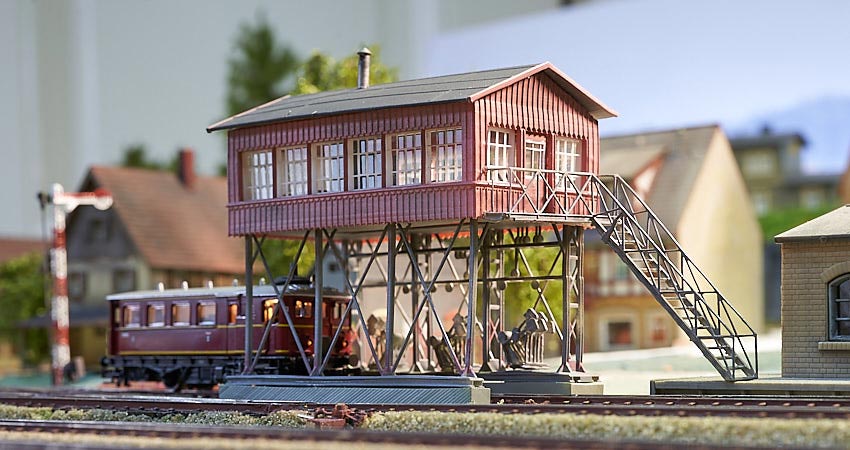

Modellbahnstellwerk 1:160 aus dem 3D Drucker
Stellwerk im Massstab 1:160, 65mm hoch, gedruckt mit einem hochpräzisen SLA-Drucker



SLA-Drucker bei der Arbeit; Material ist UV-härtendes Harz, ähnlich einer Blaulicht-Zahnfüllung, kleinste Auflösung ist 0,05x0,05x0,05mm, es sind geringste Schichtdicken bis zu 0,01mm möglich



FDM-Drucker bei der Arbeit; Materialien sind zahlreiche in der Industrie übliche und erprobte Kunststoffe, die übliche Schichtdicke ist 0,2mm, die Toleranz liegt bei ca. 0,2mm
